LA KONDISI 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware dan Diagram Blok

3. Rangkaian Simulasi dan Prinsip Kerja

4. Flowchart dan Listing Program

5. Video Demo

6. Kondisi

7. Video Simulasi

8. Download file

1. Prosedur [kembali]

1. Sediakan alat dan bahan percobaan

2. Rangkailah rangkaian di breadboard

3. Download stlink. dan masukkan listing program ke aplikasi STM32 IDE

4. Hubungkan rangkaian dengan software dengan kabel stlink

5. Jalankan program

2. Hardware dan Diagram Blok [kembali]

a. Hardware

1. Raspbery Pi Pico

2. Push Button

3. Resistor

4. RGB-LED

b. Diagram Blok

3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

Prinsip Kerja:

Rangkaian ini menggunakan Raspberry Pi Pico untuk mengontrol LED berdasarkan input dari push button. Saat tombol ditekan, mikrokontroler akan mendeteksi sinyal dan menyalakan LED yang sesuai. Prinsip kerja ini dapat digunakan untuk berbagai aplikasi seperti kontrol panel sederhana, pembelajaran mikrokontroler, dan sistem interaktif. Rangkaian ini juga menunjukkan konsep dasar input digital (push button) dan output digital (LED) pada sistem mikrokontroler.

4. Flowchart dan Listing Program [kembali]

a. Flowchart

b. Listing Program

from machine import Pin import time # Daftar GPIO untuk LED dan push button led_pins = [2, 3, 4, 5, 6, 7, 16] # Output LED button_pins = [9, 10, 11, 12, 13, 14, 17] # Input dari push button # Inisialisasi LED sebagai output leds = [Pin(pin, Pin.OUT) for pin in led_pins] # Inisialisasi push button sebagai input dengan pull-down buttons = [Pin(pin, Pin.IN, Pin.PULL_DOWN) for pin in button_pins] while True: for i in range(7): if buttons[i].value() == 1: # Jika push button ditekan leds[i].on() # Nyalakan LED else: leds[i].off() # Matikan LED time.sleep(0.05) # Delay untuk debounce sederhana

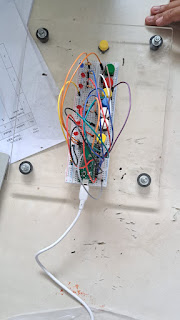

5. Video Demo [kembali]

6. Kondisi [kembali]

Kesimpulan:

Rangkaian ini menggunakan Raspberry Pi Pico untuk mengontrol LED berdasarkan input dari push button. Saat tombol ditekan, mikrokontroler akan mendeteksi sinyal dan menyalakan LED yang sesuai. Prinsip kerja ini dapat digunakan untuk berbagai aplikasi seperti kontrol panel sederhana, pembelajaran mikrokontroler, dan sistem interaktif. Rangkaian ini juga menunjukkan konsep dasar input digital (push button) dan output digital (LED) pada sistem mikrokontroler.

7. Video Simulasi [kembali]

8. Download file [kembali]

Download Datasheet Raspbery Pi Pico klik disini

Download Datasheet Push Button klik disini

Download Datasheet  RGB-LED klik disini

Download Datasheet Resistor klik disini
