Pnp Transistor




A.Transistor adalah perangkat semikonduktor tiga terminal, yang memiliki tiga terminal, yaitu, emitor (E), basis (b) dan kolektor (C). Semikonduktor adalah bahan yang merupakan kunci untuk pembuatan dioda dan transistor. Transistor adalah perangkat yang telah merevolusi bidang elektronik dan ditemukan oleh John Bardeen, Walter Brattain, dan William Shockley.





Transistor terdiri dari dua jenis:

1.Bipolar Junction Transistors (BJT)
Transistor Efek Lapangan (FET)
Transistor efek-efek adalah jenis transistor yang menggunakan medan listrik untuk mengontrol arus. Transistor efek lapangan dikenal sebagai transistor unipolar. Perangkat ini memiliki tiga terminal: sumber, gerbang, dan tiriskan.




2.Transistor persimpangan bipolar: Transistor ini umumnya dikenal sebagai transistor persimpangan. Ini adalah jenis transistor pertama yang diproduksi pada tahun 1947 oleh Bell Labs. Transistor persimpangan bipolar terdiri dari dua jenis:




Transistor NPN
Transistor NPN terdiri dari semikonduktor tipe-p yang diapit di antara dua semikonduktor tipe-N. Artikel ini memungkinkan kami belajar dan memahami secara rinci tentang transistor PNP.

Transistor persimpangan PNP bipolar ini dibentuk dengan tiga lapisan bahan semikonduktor, dengan dua daerah tipe-P dan satu wilayah tipe-N. Ini termasuk tiga terminal:

A.Emitor
Emitter - Bagian emitor dalam transistor memungkinkannya memasok pembawa muatan mayoritas. Emitter selalu ke depan bias sehubungan dengan pangkalan. Oleh karena itu mayoritas pembawa muatan dipasok ke pangkalan. Emitter dari transistor sangat doping dan ukuran sedang.








B.Kolektor - Mayoritas pembawa muatan yang dipasok oleh emitor dikumpulkan oleh kolektor. Persimpangan basis kolektor selalu bias terbalik. Area kolektor cukup doping dan memiliki kapasitas untuk mengumpulkan operator muatan yang dipasok oleh emitor.









C.Basis - Bagian tengah transistor dikenal sebagai pangkalan. Basis membentuk dua sirkuit, sirkuit input dengan emitor dan sirkuit output dengan kolektor. Basis emitor lebih bias dan menawarkan resistensi rendah terhadap sirkuit. Persimpangan basis kolektor berada dalam bias terbalik dan menawarkan resistensi yang lebih tinggi terhadap sirkuit. Basis transistor didoping ringan dan sangat tipis, karena itu menawarkan pembawa muatan mayoritas ke pangkalan.




Daerah penipisan-Daerah penipisan dibentuk di persimpangan basis-basis dan persimpangan dasar-kolektor.

Konstruksi transistor PNP
Semikonduktor P-Type, yang mewakili emitor dan kolektor, sangat banyak doping daripada semikonduktor tipe-N, yang mewakili basis. Oleh karena itu, daerah penipisan di kedua persimpangan menembus menuju lapisan tipe-N.

Dalam transistor PNP, dalam jenis transistor ini, pembawa muatan mayoritas adalah lubang, dan pembawa muatan minoritas adalah elektron. Emitter memancarkan lubang dan dikumpulkan di kolektor.

Dalam transistor PNP, arus dasar yang masuk ke kolektor diperkuat. Aliran arus biasanya dikendalikan oleh pangkalan. Arus mengalir di arah yang berlawanan di pangkalan. Dalam transistor PNP, emitor memancarkan "lubang", dan lubang -lubang ini dikumpulkan oleh kolektor.

Wilayah dasar memiliki sejumlah besar elektron gratis. Tapi, lebar lapisan tengah sangat kecil dan di -doping ringan. Jadi elektron bebas yang jauh lebih sedikit hadir di wilayah dasar.

Prinsip kerja PNP Transistor

Arus emitor dibuat ketika persimpangan basis emitor adalah bias ke depan, emitor mendorong lubang ke arah daerah dasar. Ketika elektron pindah ke semikonduktor atau basis tipe-N, mereka bergabung dengan lubang. Basisnya di -doping ringan dan relatif tipis. Oleh karena itu hanya beberapa lubang yang dikombinasikan dengan elektron dan sisanya dipindahkan ke arah lapisan pengisian ruang kolektor. Fenomena ini menghasilkan arus dasar. Arus dibawa oleh lubang dalam transistor P-N-P.




PNP Transistor Symbol and Construction

Konstruksi transistor PNP sangat mirip dengan konstruksi transistor NPN. Dalam transistor NPN, satu semikonduktor tipe-P diapit oleh dua semikonduktor tipe-P. Dan dalam transistor PNP, satu semikonduktor tipe-N yang diapit oleh dua semikonduktor tipe-P.
Konstruksi transistor PNP adalah seperti yang ditunjukkan pada gambar di bawah ini.



Konstruksi transistor PNP.


3.Gambar Rangkaian A.

Teorema 4.85

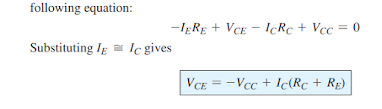

Untuk hukum tegangan V Ce Kirchhoff diterapkan pada loop kolektor -emitor, menghasilkan
Persamaan berikut:


Gambar Rangkaian B.


4.Alat dan Bahan

A.Resistor
Resistor merupakan suatu komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik yang paling sering ditemukan dalam Rangkaian Elektronika.


B.Ground
sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.


C.Sumber AC
adalah hal yang dapat menyuplai atau memproduksi arus listrik AC, seperti generator dan turbin. Dalam Proteus, dilambangkan dengan:


D.Perangkat Lunak Proteus, adalah perangkat lunak yang digunakan untuk otomatisasi desain elektronik. Perangkat lunak ini digunakan terutama oleh insinyur dan teknisi desain elektronik untuk membuat skema dan cetakan elektronik untuk pembuatan PCB.


C. Prosedur

a. Siapkan semua alat dan bahan di dalam perangkat lunak aplikasi Proteus, yang tersedia di masing - masing sektornya
b. Rangkailah komponen - komponen tadi dengan cara menyambungkannya dengan "wire"
c. Jika sudah benar semua, klik tombol "play", dan jika sudah selesai atau ingin mengubah rangkaian, maka klik tombol "stop"

D. Cara Kerja
Untuk menemukan nilai IB, digunakan rumus:


Untuk menemukan VCE, digunakan rumus:


Untuk rangkaian 2, didapatkan hasil perhitungan:



Disebut dengan Voltage Divider Bias karena terdapat rangkaian pembagi tegangan yang dibentuk oleh resistor 47K dan 10K ohm, rangkaian ini dimaksudkan sebagai salah satu metode untuk membias transistor, yang dalam topik ini, berjenis PNP.

E. Video Simulasi



3. Contoh
A. Jika arus emitter sebesar 6 mA dan arus kolektor sebesar 5,75 mA, berapakah besarnya arus bias? Berapakah nilai dari αdc ?


Dik : IE = 6 mA Ic = 5.75 mA
Dit : IB = ……? αdc = ……?
Jawab :
IE = IB +Ic
IB = IE – Ic IB = 6 – 5.75 = 0.25 mA
αdcIc/Ie
αdc = 0,985

B. Sebuah transistor mempunyai βdc sebesar 150. Jika arus kolektor sama dengan 45 mA, berapakah besarnya arus basis?

Dik : βdc = 150
Ic = 45 mA
Dit : IB = ……?
Jawab :
βdc IC/IB
IB = Ic/ βdc = 0.3mA

C. Sebuah transistor 2N3298 mempunyai βdc khusus sebesar 90. Jika arus emitter sebesar 10mA, hitunglah kira-kira besarnya arus kolektor dan arus basis.


Dik : βdc = 90 I­E = 10 mA
Dit : IB = …? IC = …?
Jawab :
IB = Ic/ βdc , IC = IE - IB
IB βdc = IE - IB
IB (βdc + 1) = IE , IB ­ = Ie/ βdc+1
IB ­ = 10mA/91= 0.19 mA
4. Problem
A.


B


C

5. Soalan Pilihan Ganda
A. Transistor 2N3904 mempunyai rating daya sebesar 310mW pada temperature ruangan (250c). jika tegangan kolektor emitter sebesar 10 V, berapakah arus maksimum yang dapat dilakukan pada transistor tanpa melampaui rating dayanya?

a. 29 mA
b. 30 mA
c. 31 mA

Jawaban: c

B.

C.

6. Unduh Berkas
